Все, что нужно знать о плазменном резаке: как работает, виды и сферы применения

Плазменный резак обрабатывает металл за счет высокотемпературной струи, которая образуется при ионизации газа электрической дугой. Температура такой струи достигает 30 000 °C, а скорость истечения – 1 500 м/с, что позволяет быстро и точно разрезать любые токопроводящие заготовки: сталь, чугун, алюминий, медь. Резак является частью оборудования для плазменной резки – плазмореза, в которое также входит источник питания, компрессор для подачи газа и шланг-пакет.

Давайте разберемся во всем чуть детальнее:

• Устройство плазменного резака – из чего он состоит
• Физику процесса – как возникает дуга, ионизируется газ и рождается та самая струя
• Классификацию – по типу резки, охлаждению, используемому газ
• Сферы применения – от листового металла и труб до утилизации лома
• Ключевые критерии выбора – на что обратить внимание при покупке

Бонус – ответы на частые вопросы и рекомендация, где купить надежные плазменные резаки от российского производителя.

Что такое плазменный резак и плазмотрон, как они устроены

Порой слова плазменный резак и плазморез используют как синонимы, на самом же деле у них разный смысл. Давайте разберемся, чтобы не путаться:

• Плазменный резак (плазмотрон) – инструмент для раскроя токопроводящих материалов с помощью высокотемпературной газовой струи. Является составной частью плазмореза.
• Плазморез – полный комплект оборудования для резки. Устройство плазмореза включает несколько основных блоков – источник питания, плазменный резак или плазмотрон, шланг-пакет, компрессор. В отличие от газовой резки, здесь не нужны баллоны с кислородом и горючим газом – достаточно электричества и сжатого воздуха (или другого газа).



  Применение плазмореза охватывает множество отраслей и задач – раскрой листового металла, резка труб, подготовка заготовок под сварку и т. д.

Когда вы покупаете оборудование, то приобретаете плазморез (весь комплект). А когда вам нужен инструмент – то имеете дело с плазменным резаком (плазмотроном). Не путайте понятия, это поможет в поиске и общении с продавцами.

Что можно резать плазморезом?

Главное преимущество оборудования – универсальность. Им можно резать токопроводящие металлы – не только черную сталь, но и нержавейку, алюминий, медь, латунь, чугун и даже титан. При этом скорость работы в несколько раз выше, а область термического влияния – гораздо меньше, что снижает риск деформирования заготовки.

Основные части плазмореза

1. Источник питания – сердце оборудования. Он преобразует сетевое напряжение (220 В или 380 В) в ток с нужными характеристиками – чаще всего постоянный, с силой от 20 до 200 А и более.

Особенности разных типов источников питания:

Какой источник выбрать:

• Для дома, гаража, небольшой мастерской – инвертор. Он легкий (5–15 кг), экономичный, дает ровную дугу и работает от обычной розетки 220 В.
• Для завода, верфи, крупного производства – инвертор или трансформатор. Он выдерживает перепады напряжения, режет толстый металл (до 100 мм) и работает часами без перегрева.

2. Плазмотрон (плазменный резак) – инструмент, который резчик держит в руках (или который закреплен на портале ЧПУ). Именно в нем происходит главное действие: рождается дуга, ионизируется газ и образуется плазма.

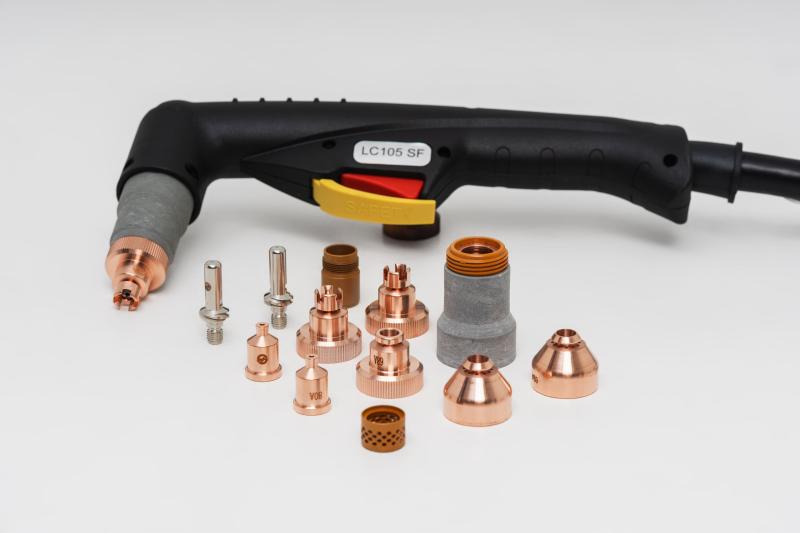

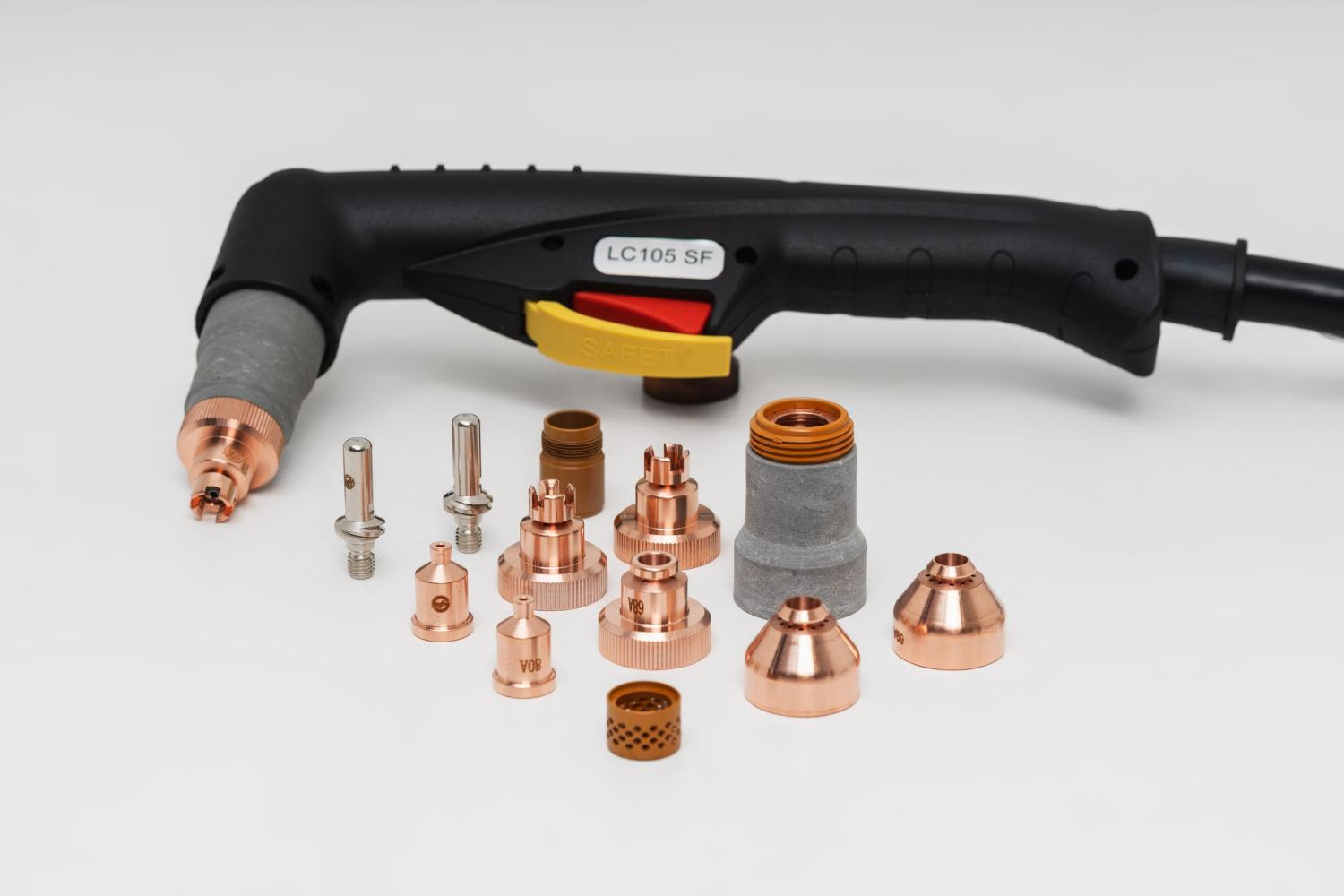

Устройство плазменного резака

Как это выглядит в работе: между электродом и соплом возникает дежурная дуга, которая ионизирует газ. Затем она переносится на металл – это уже рабочая дуга, которая непосредственно режет.

3. Компрессор и система подачи газа

Для образования плазмы нужен газ. В бюджетном и полупрофессиональном оборудовании в основном используется сжатый воздух от встроенного или внешнего компрессора. В промышленных моделях могут использоваться другие газы: например, азот, аргон и водород, аргон и азот.

4. Шланг-пакет (кабели и шланги)

Связывает все узлы воедино. В состав шланг-пакета входят:

• Электрический кабель для подачи тока
• Шланг подачи газа (воздуха)
• Провода управления (для кнопки на рукоятке)
• Обратный кабель (масса) для замыкания цепи через заготовку

Как работает плазменный резак

Теперь, когда мы разобрались с устройством плазмореза и плазменного резака, перейдем к самому интересному – физике процесса. Как обычный воздух и электричество превращаются в сверхгорячую струю, способную резать металл? Разберем все по шагам.

Принцип работы плазменного резака: 5 основных этапов

1. Подача напряжения и газа – при нажатии кнопки на горелке контроллер резака включает подачу газа и подает высокое напряжение на электрод и сопло. Затем подаваемый газ начинает продувать канал плазмотрона, вытесняя воздух и создавая защитную среду.
2. Образование дежурной дуги (пилотной) – между электродом (катодом) и соплом (анодом) возникает электрический разряд, так называемая дежурная или пилотная дуга. Ее температура достигает 5 000–8 000 °C. Этого недостаточно для резки, но хватает для ионизации газа внутри горелки.
3. Ионизация газа, формирование плазмы – газ при проходе через дугу нагревается до огромной температуры. Во время данного процесса молекулы газа распадаются на атомы, те же в свою очередь теряют электроны, превращаясь в ионы. Так обычный газ становится плазмой – четвертым агрегатным состоянием вещества, которое проводит электрический ток.
4. Переход на рабочую дугу – как только горелка приближается к металлической заготовке на расстояние 3–5 мм, дежурная дуга перескакивает на металл. Почему? Потому что сопротивление металла намного ниже, чем у сопла. Дуга между электродом и соплом гаснет, но при том загорается между электродом и заготовкой.
5. Резка – рабочая дуга разогревает плазменную струю до 30 000 °C. Струя вырывается из сопла со сверхзвуковой скоростью (до 1 500 м/с), плавит металл, а поток газа выдувает расплав из прореза. Оператор перемещает горелку, и струя прорезает металл.

Плазменная или лазерная резка: что лучше?

Виды плазменных резаков

Плазменные резаки различаются по нескольким ключевым параметрам: по способу воздействия на металл, по типу резки (ручная или машинная), по типу охлаждения и по используемому газу. Понимание этих различий поможет выбрать инструмент, который идеально подойдет для ваших задач.

1. По типу воздействия (способу резки)

Наиболее фундаментальное деление, основанное на том, как именно электрическая дуга взаимодействует с заготовкой:

• Плазменно-дуговая резка прямого действия – самый распространенный тип резки. В этом случае электрическая дуга горит между электродом плазмотрона и самой заготовкой. Заготовка является частью электрической цепи.

Характеристика	Значение
Какие металлы	Только токопроводящие (сталь, чугун, алюминий, медь, латунь, титан)
Толщина реза	До 100 мм (в зависимости от мощности)
Применение	99 % всех задач, от гаража до завода
Эффективность	Высокая (большая часть энергии уходит в заготовку)

Именно этот тип реализован во всех плазменных резаках «Сварнофф», от компактных ручных моделей до мощных автоматических систем с ЧПУ.

• Резка косвенного действия – здесь дуга горит только внутри резака, между электродом и соплом. Заготовка не является частью цепи, она контактирует только с плазменной струей.

Характеристика	Значение
Какие металлы	Непроводящие (пластмассы, керамика, бетон)
Толщина реза	Небольшая
Применение	Узкоспециализированные задачи
Эффективность	Низкая (дуга горит вхолостую)

Для резки металла используется только прямой способ воздействия. Косвенный применяется крайне редко, в основном для специфических материалов.

2. По типу резки

Это деление определяет, как именно вы будете работать: держать горелку в руках или доверить резку автоматике. Виды плазменных резаков:

• Ручные резаки – те, в которых оператор сам ведет плазмотрон по линии реза. Они наиболее востребованы в небольших мастерских, автосервисах, на стройплощадках и в быту.

  Преимущества ручных резаков – низкая цена и мобильность, ими можно работать почти везде. Плюс они легкие для освоения, с резкой справится даже новичок.

Примеры ручных резаков из каталога «Сварнофф»:

• Автоматические плазменные резаки – предназначены для автоматической резки. Плазмотрон закреплен на портале или манипуляторе и движется по программе, управляемой компьютером. Оператор только задает параметры и контролирует процесс.

  Преимущества таких резаков – высокая точность (повторяемость до 0,1 мм), автоматизация и минимальное участие оператора, возможность фигурной резки любой сложности.

Примеры автоматических резаков из каталога «Сварнофф»:

3. По типу охлаждения

От типа охлаждения зависит, как долго можно работать непрерывно и на каких токах. Бывают следующие резаки:

• С воздушным охлаждением – самый распространенный тип. Охлаждение происходит за счет потока газа (обычно сжатого воздуха), который проходит через плазмотрон. Дополнительного охлаждающего контура нет.

Подходят для использования в гаражах и мастерских, позволяют выполнять различные ремонтные работы и раскрой металла до 15–20 мм. Большинство ручных резаков «Сварнофф» (SG-51SF, S-45SF, SCB-50, SCB-70) имеют воздушное охлаждение – это оптимальный выбор для 90 % пользователей.

• Жидкостное (водяное) охлаждение – используется в мощных промышленных плазмотронах. Охлаждение происходит за счет прокачки жидкости (обычно воды с антифризом) через специальные каналы в горелке.

Обычно плазменные резаки такого типа используются на заводах и крупных производствах. С их помощью режут металл до 30 мм и выполняют работы в непрерывном режиме, смена за сменой.

Мощные модели «Сварнофф» (YKC-300B3, YKC-300B4) имеют жидкостное охлаждение и рассчитаны на интенсивную промышленную эксплуатацию.

4. По типу используемого газа

Газ в плазменной резке выполняет три функции: образует плазму, выдувает расплав и охлаждает горелку. От выбора газа зависит качество реза, скорость и срок службы расходников.

Могут использоваться такие газы:

• Сжатый воздух – самый распространенный и экономичный вариант. Используется в 80 % резаков, от бытовых до полупрофессиональных.

• Азот – применяется для более чистого реза, особенно на нержавейке и алюминии.

• Аргон и водород – мощная смесь для резки толстых заготовок из цветных металлов.

• Аргон и азот – компромиссный вариант для высоколегированных сталей.

Для большинства задач (гараж, мастерская, стройка) оптимален сжатый воздух от компрессора с фильтром-влагоотделителем. Смеси газов в баллонах имеют смысл при профессиональной работе с нержавейкой или цветными металлами.

Какой тип плазменного резака выбрать?

Наша компания «Сварнофф» предлагает полную линейку плазменных резаков собственного производства, от компактных ручных моделей до мощных промышленных систем с жидкостным охлаждением. Инструменты сертифицированы, полностью взаимозаменяемы с импортными аналогами и стоит в два раза дешевле. На продукцию – скидка 10 % при заказе на сайте.

Сферы применения плазменных резаков

Плазменная резка благодаря своей универсальности, скорости и чистоте реза проникла практически во все отрасли, где требуется обработка металла. От небольшой мастерской до крупного судостроительного завода – везде найдется место для резака.

1. Резка листового металла (включая фигурную)

Это самая массовая сфера применения плазменной резки. Листовой металл используется повсеместно: от кровли и фасадов до деталей машин и корпусов оборудования.

Что можно резать:

• Стальные листы от 0.5 до 60 мм
• Нержавеющие листы
• Алюминиевые листы
• Листы из меди и латуни

2. Резка труб

Резка труб – частая задача при монтаже и демонтаже трубопроводов, изготовлении металлоконструкций, а также при работах в автосервисе (глушители, рамы и т. п.).

Особенности резки труб плазмой:

• Можно резать трубы диаметром от 20 до 500 мм
• Возможен рез под углом (скос кромки под сварку)
• При использовании трубореза с центратором рез получается идеально ровным

3. Резка чугуна (утилизация лома, подготовка заготовок)

Чугун – весьма капризный материал для резки. Газовая резка чугуна возможна, но требует специальных флюсов и дает грязный, окисленный рез. Плазменная резка справляется с чугуном легко и чисто.

Где применяется:

• Утилизация чугунного лома (чугунные ванны, радиаторы, трубы, двигатели)
• Подготовка заготовок под механическую обработку
• Ремонт чугунных деталей (вырезка дефектных участков)

4. Резка нержавеющей и высоколегированной стали

Нержавейка – один из самых востребованных материалов в пищевой, химической, медицинской промышленности и в строительстве. Газовая резка нержавейки невозможна, она не окисляется в кислороде. Лазерная резка нержавейки дает отличный результат, но оборудование стоит миллионы. Плазма – золотая середина.

Где применяется:

• Производство емкостей, резервуаров, контейнеров
• Изготовление деталей для пищевого оборудования
• Металлоконструкции из нержавейки (перила, ограждения, козырьки)
• Автомобильная промышленность (выхлопные системы)

5. Резка цветных металлов (алюминий, медь, латунь, титан)

Цветные металлы все чаще используются в современной промышленности. Плазменная резка – один из немногих способов эффективно раскроить алюминий, медь, латунь и титан.

Алюминий:

• Резка алюминиевого листа (до 70 мм)
• Производство алюминиевых конструкций (окна, двери, фасады, лестницы)
• Автомобильная и авиационная промышленность

Медь и латунь:

• Резка листов меди и латуни (до 20–30 мм)
• Производство деталей для электротехники, теплообменников, сантехники

Титан:

• Резка титанового листа (до 20 мм)
• Производство деталей для авиации, судостроения, медицинского оборудования

Как видите, плазменный резак – довольно универсальный инструмент, который находит применение везде, где есть работа с металлом.

Как выбрать плазменный резак: критерии и советы

Выбор плазменного резака – ответственная задача. От правильного решения зависит не только качество реза, но и удобство работы, срок службы и ваши затраты на расходники.

1. Сила тока и толщина реза

Это самый важный параметр. Именно ток определяет, какой толщины металл вы сможете разрезать.

Простое правило расчета:

• Черная сталь, нержавейка – требуется ток 4 А на 1 мм
• Алюминий, медь, латунь – 6 А на 1 мм

2. Продолжительность включения

Показывает, сколько времени резак может работать непрерывно без перегрева. Измеряется в процентах от 10-минутного цикла.

Как понять ПВ:

• ПВ 40 % при 80 А = резак работает 4 минуты, затем должен остывать 6 минут (в 10-минутном цикле)
• ПВ 60 % = работает 6 минут, остывает 4 минуты
• ПВ 100 % = может работать часами без перерыва

Для мастерской оптимален ПВ 60 %. Это значит, что вы можете резать 6 минут, затем 4 минуты заниматься разметкой, чисткой деталей – и при том плазменный резак не перегревается.

3. Тип источника питания

Инвертор или трансформатор. Этот выбор влияет на вес, мобильность, экономичность и чувствительность к напряжению.

Что выбрать:

• Для гаража, мастерской, стройки – однозначно инвертор. Он легкий, мобильный, экономичный
• Для завода, где режут толстый металл часами – инвертор или трансформатор. Он надежнее в тяжелых условиях

Инверторные источники питания действительно доминируют на рынке плазменной резки – в том числе используются для моделей с большим током. За счет компактности, экономичности, стабильности и функциональности их выбирают для большинства задач – от бытовых до промышленных.

Трансформаторы применяются в специфических случаях, но их доля на рынке постепенно сокращается.

4. Длина шланг-пакета (мобильность)

Это кабель, по которому идут ток и газ к горелке, а также обратный кабель (масса). От его длины зависит, на каком расстоянии от резака вы можете работать.

Рекомендации по длине:

• 3–4 м – работа над столом или верстаком, стационарное использование
• 5–6 м – универсальный вариант для мастерской
• 8–12 м – работа на стройплощадке, резка крупных листов
• 12–15 м и более – промышленные объекты, судостроение

5. Дополнительные функции

Современные плазменные резаки оснащаются полезными опциями, которые упрощают работу:

• Бесконтактный поджиг (HF, High Frequency) – дежурная дуга зажигается без касания металла. Дольше служат сопла, удобнее работать
• Защита от короткого замыкания – автоматически снижает ток при коротком замыкании. Предотвращает оплавление сопла
